产品介绍
石灰定量投加产品简介石灰定量投加定量投加系统主要由耐磨的定量泵来实现,将配制的浓度的石灰浆定量输送至强制扩散器前端充分混合。根据系统对自动化控制的要求,一般采用手动或变频调速电机。本实用新型属于废水处理技术领域,具体涉及一种连续定量投加石灰仓。 工作原理

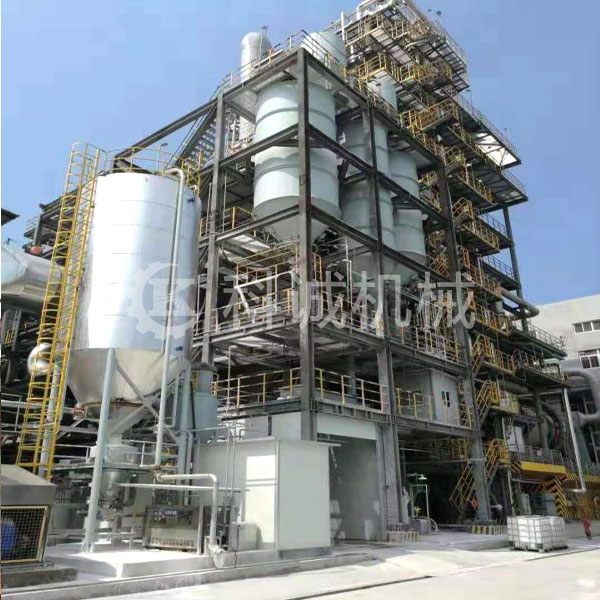

石灰通过罐车气动输送至石灰筒仓。石灰送入投加装置后,有阻旋式料位计控制喂料系统的开车、停车装置;当投加装置中石灰原料达到上限时,自动报警,以提示停止加料;石灰原料达到下限时自动报警,以提示向石灰料仓送料。
投加装置开始制备石灰乳溶液时,同时启动振动装置、给料机、螺旋输送机向溶液制备箱中定量投料,同时打开给水电磁阀,通过流量计定量进水。通过投加量和进水量来控制混合液浓度达到5%,混合均匀后的液体,可由泵输送到指定地点投入使用。 应用范围
石灰应用于环保、化工、冶金、制药、食品和农业等各个领域。现有技术为直接不定量地投加石灰,往往没有准确的投加计量装置,或者有投加计量装置但是只能间歇式运行。在这种情况下,石灰的投加量只能靠经验判断,或者不能连续运行,这就对生产造成了很大的限制。 操作说明
1)生石灰粉贮存
采用密闭式汽车罐车运输,罐车配有气力卸料系统,通过密闭管路系统将生石灰粉气力输送到生石灰料仓内。在进料过程中开启除尘装置,避免进料时产生的粉尘,对周围环境、员工的操作条件产生影响。当卸料时,除尘器手操开启关闭,自动进行除尘处理。为避免料仓过压及滤芯被粉尘堵塞,料仓配置正负压阀。
料仓设有阻旋式料位开关,当料位达到高液位和低位时可发出报警信号。低位时,系统提醒工作人员及时备料,并通过进料管向仓内进料。粉料注满时,高液位显示,提示员工仓内物料已经注满。当料仓需要补充生石灰时,打开料仓进料口,先开启除尘器,然后开始进料。
2)石灰乳的配制
石灰乳的配制采用体积计量,确保石灰乳的浓度稳定。在生石灰料仓下部设置螺旋计量机,螺旋计量机的进料口前设有气动碟阀。在螺旋计量机的下方设有螺旋输送机将生石灰输送至石灰乳溶药罐,溶药罐与石灰乳储存罐之间设石灰乳输送泵。先依次打开破拱装置和螺旋计量机,待螺旋输送装置*启动后开启气动蝶阀开始下料,石灰粉均匀定量的送入到螺旋输送机。然后打开石灰乳溶药罐的进水电动阀。手动开启搅拌机。当石灰乳罐液位达到高液位时,依次关闭该系统的设备气动蝶阀、粉料螺旋计量机、进水电动阀。
3)石灰乳的投加
制备后的溶液由石灰乳倒料泵送至储存罐,再由螺杆泵输送到使用点。石灰乳投加泵为变频调节,自动计量,泵的出口配有阀和排污阀门],配有冲洗管和过滤器以保护泵不因堵塞而损坏。
4)系统控制
石灰乳配制投加装置内所有设备的开/停、联锁保护均可通过自带的电控柜来实现。电控柜采用底部进线方式,设有指示灯,显示每台设备的运行、故障状态。电控柜实现所有设备的自保护,当每台设备出现故障情况时,自动停机。就地电控柜。上带有手动/自动切换开关。当切换到手动状态时,可手动控制独立设备的开停;当切换到自动状态时,设备由电控柜中的PLC系统控制开停。电控柜为 户内安装,碳钢防腐,防护等级IP55, 采用底部进线方式。
